单、双曲铝板

单曲弧形 · 双曲率造型 · 大跨度曲面建筑专用

单、双曲铝板是通过数控滚弯、拉弯或焊接成型工艺,将铝合金板加工为单曲面(单一方向弧度)或双曲面(两个方向不同曲率)的造型铝板。曲面造型是现代公建地标化表达的核心语言,纳格铝业具备下料展开计算、数控成型、焊接打磨、氟碳喷涂全流程加工能力,双曲板的几何精度与涂层一致性经过禄口机场等大型项目验证。

核心优势

  • 双曲成型能力——基于BIM模型的板片展开与曲率计算,双曲板分格精度高、现场拼缝顺滑
  • 大尺寸少拼缝——16645㎡工厂+大台面设备,尽量整板成型减少拼接
  • 氟碳涂层一致性——320米全自动喷涂线,曲面表面膜厚均匀、色差可控
  • 结构计算配套——提供与幕墙分格匹配的加强筋布置与安装节点建议

常用规格参数

项目参数说明
基材优质铝合金板(1100/3003等)支持来图展开核算与分格优化
常用厚度2.5mm / 3.0mm / 4.0mm
成型工艺数控滚弯 / 拉弯 / 水下焊接 / 整体打磨
表面工艺氟碳喷涂 / 粉末喷涂
执行标准参数按国家标准执行,以供货合同技术协议为准

典型应用场景

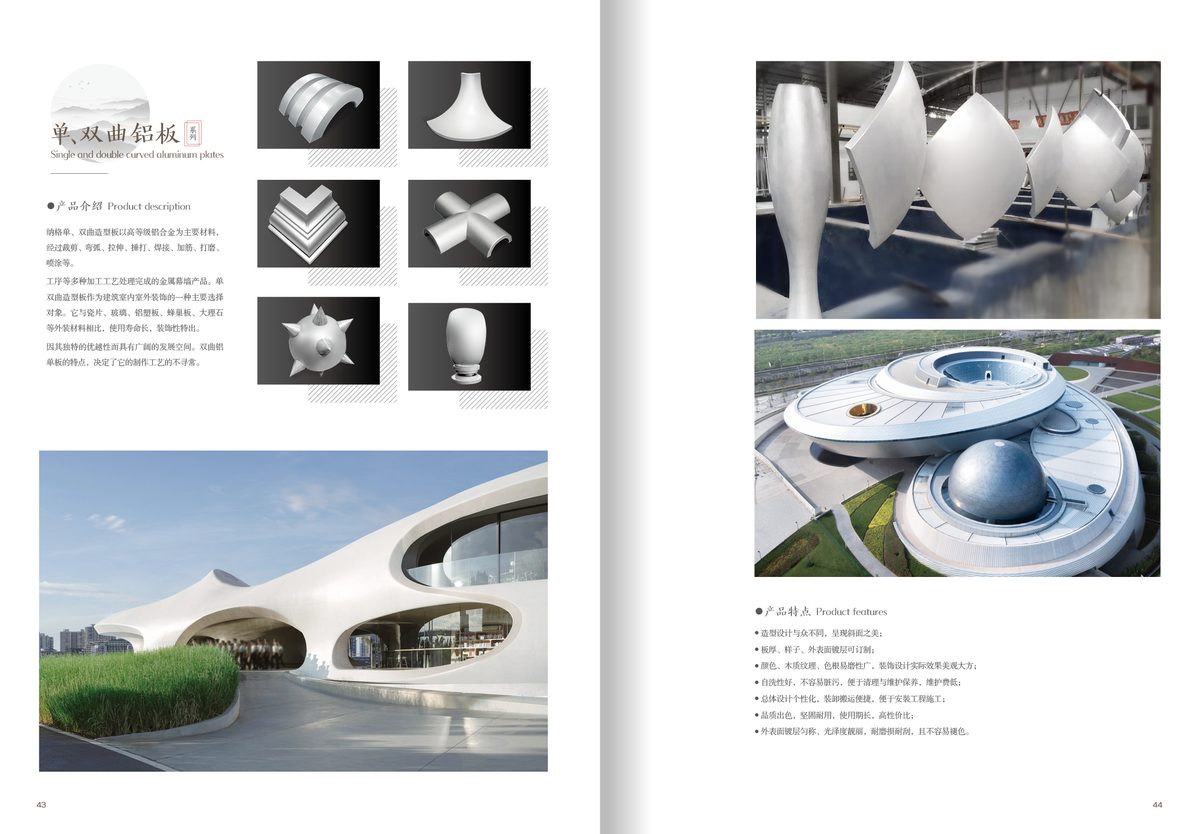

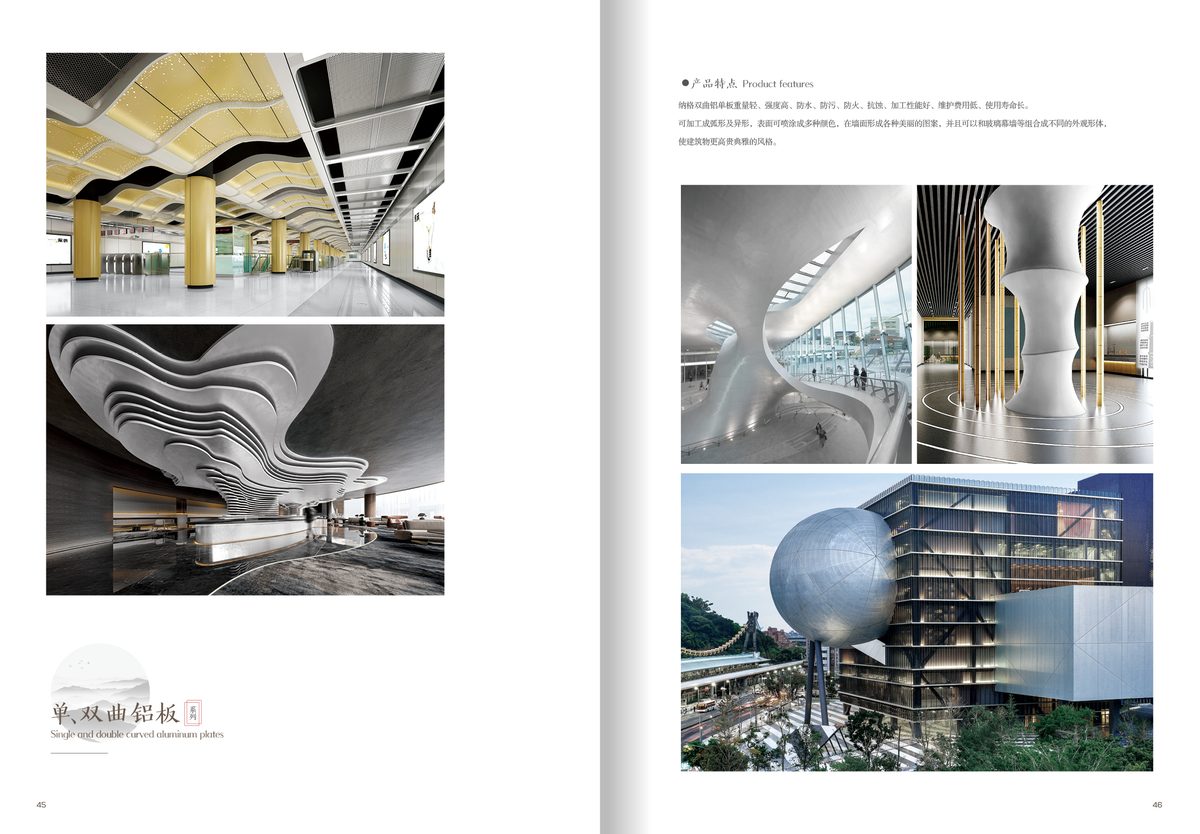

体育场馆屋面与立面、机场航站楼曲面幕墙、大剧院与展览馆异形外墙、地铁出入口弧形雨棚等。纳格单双曲铝板已应用于南京禄口国际机场、杭州体育馆游泳馆等项目(查看案例)。

单曲板与双曲板怎么做出来的

单曲是单一方向弯曲,双曲是双向曲面。两者的成型路径、模具投入和报价逻辑完全不同,先分清再问价。

成型方式单曲:数控滚弯/拉弯一次成型;双曲:数控滚弯 + 二次校正,或钣金分块拼装
最小曲率半径受板厚与合金状态限制,需按深化图评估,不能想弯多小就弯多小
尺寸精度数控滚弯重复定位精度可达 ±0.02mm 量级;分块拼装存在拼缝与色差风险
适用结构单曲:弧 lawn、圆柱包覆、屋面 stripe;双曲:机场航站楼、会展中心异形屋面与幕墙
成本构成板材 + 成型加工 + 模具/程序成本(异形按件摊)+ 表面处理 + 损耗
交付风险双曲无法大面积预拼装验证,必须先在厂内做拼装样段确认

采购与交付要点

双曲板务必先做样段。曲面一旦成型就回不了头,厂内用同批次板材切一段做拼装验证,确认曲率连续性与拼缝宽度后再批量投产,比事后返工便宜得多。

异形要单独出图排产。「双曲弧形、包柱、渐变孔径」这类工艺,每一件的程序都不一样,厂家是按图排产而不是按型号备货,所以打样费与首件确认时间要提前算进工期。

曲面幕墙的色差比平面更显眼。曲面在自然光下反射方向连续变化,同一块板上都可能看出涂层差异,建议同项目用同一涂层体系、同一批次,并要求厂家提供拼装后的现场复核。

为什么选纳格

  • 源头工厂直供,钣金+喷涂全流程自制,交期与品控可控
  • 机场、地铁、医院等公建项目批量交付经验,熟悉验收标准
  • 支持来图定制,从深设计到安装节点一体化配合
  • ISO9001质量管理体系认证,批量交付批次一致性有保障
